探秘通訊洗衣控制器：智能洗衣節水控電

一、通訊洗衣控制器是什么

通訊洗衣控制器是什么？

通訊洗衣控制器是一種能夠?qū)崿F(xiàn)洗衣設備遠程控制、監視工作狀態的設備。它通常由負載控制模塊和按鍵顯示模塊組成，兩個模塊為分離獨立模塊，各自有微處理器和獨立供電電源，通過射頻通訊模塊交換數據。

例如，無線射頻通訊控制的洗衣設備程序控制器，將負載控制模塊和按鍵顯示模塊分離，允許用戶遠程控制、監視洗衣設備的工作狀態。當發生故障、危險時，可以遠程、快速地確認故障，中斷洗滌。而且，一臺按鍵顯示模塊可以完成對多臺負載控制模塊的通訊、控制，如果程控器部分損壞，允許分別維修、更換。

具有雙路電源以及隔離通訊的波輪洗衣機控制器，通過設置下殼體和上殼體配合組成外殼，插入板和卡位板實現便捷拆裝，便于電控板的維護檢修操作。該控制器利用雙路電源模塊分別對電控板和隔離通訊電路模塊進行供電，從電路上把干擾源和易受干擾的部分隔離開來。

此外，還有外接式洗衣機控制器，包括能夠安裝于洗衣機外部固定物上的固定座和安裝于固定座上的控制盒。控制盒設置有與洗衣機電性連接的控制模塊、用于讀寫智能卡數據的刷卡模塊、用于實現控制模塊和智能終端之間信息交互的無線通訊模塊、用于顯示操作信息的顯示模塊以及用于輸出指定電壓的電源模塊。控制盒通過固定座固定在固定物上，與洗衣機為分體式結構，減少洗衣機工作時震動對控制盒內部線路板的影響。

基于聲波通信的自助洗衣系統中也涉及到洗衣控制模塊，通過聲波通信模塊與終端控制模塊連接，實現遠程控制洗衣模式選擇和計費等功能。

二、通訊洗衣控制器的工作原理

通訊洗衣控制器通過雙路電源模塊分別對電控板和隔離通訊電路模塊進行供電。其中，雙路電源模塊實現了雙路隔離供電，使得隔離通訊電路模塊與電控板之間僅保持信號聯系，不直接發生電的聯系，從而從電路上把干擾源和易受干擾的部分隔離開來。

在工作過程中，通訊洗衣控制器利用傳感器實時監測洗衣環境和衣物狀況。這些傳感器可以感知洗衣機內部的溫度、濕度、水位以及衣物的重量和狀態等信息。控制器接收傳感器傳來的信息后進行處理，最終控制洗衣機工作。例如，根據衣物的重量和類型自動調整洗滌模式和耗水量；根據衣物的材質和污漬程度進行智能的洗滌時間和洗滌力度調控；根據衣物的類型和材質自動調整洗衣水溫和漂洗次數等。

以具有雙路電源以及隔離通訊的波輪洗衣機控制器為例，其電控板上設置有雙路電源模塊、ac 輸入模塊、隔離通訊電路模塊以及通訊接口模塊。通過這些模塊的協同工作，實現了對波輪洗衣機的精準控制。同時，該控制器的外殼由下殼體和上殼體組成，插入板和卡位板實現了下殼體和上殼體的便捷拆裝，便于電控板的維護檢修操作。

此外，類似 PLC 全自動洗衣機、單片機智能洗衣機控制器以及基于傳感器技術的智能洗衣機等，也都采用了類似的工作原理。它們通過傳感器感知洗衣環境和衣物狀況，利用控制器進行處理，實現自動化的洗衣操作。例如，PLC 全自動洗衣機通過接收用戶輸入的指令，利用 PLC 控制系統進行程序控制，實現洗衣機的自動化運行；單片機智能洗衣機控制器可以實現自動洗滌、烘干等功能，并且能夠根據用戶的需求進行個性化設置；基于傳感器技術的智能洗衣機能夠通過感知環境和衣物的狀態來自動進行洗衣過程的控制，實現智能化的洗衣過程。

三、通訊洗衣控制器的優缺點

允許客戶遠程控制、監視洗衣設備的工作，操作便捷。

通訊洗衣控制器中的無線射頻通訊控制的洗衣設備程序控制器，其按鍵顯示模塊使得用戶對洗衣設備的操作、監視可在一定范圍內進行，無需到洗衣設備面前，同時射頻信號可以繞過墻壁、穿透門窗，也無需在洗衣設備的可視范圍內進行。例如，用戶可以通過手機等終端設備遠程控制洗衣機，隨時隨地查看洗衣進度和剩余時間等，操作十分便捷。

一臺按鍵顯示模塊可對多臺負載控制模塊進行控制，增加通用性，降低維護成本。

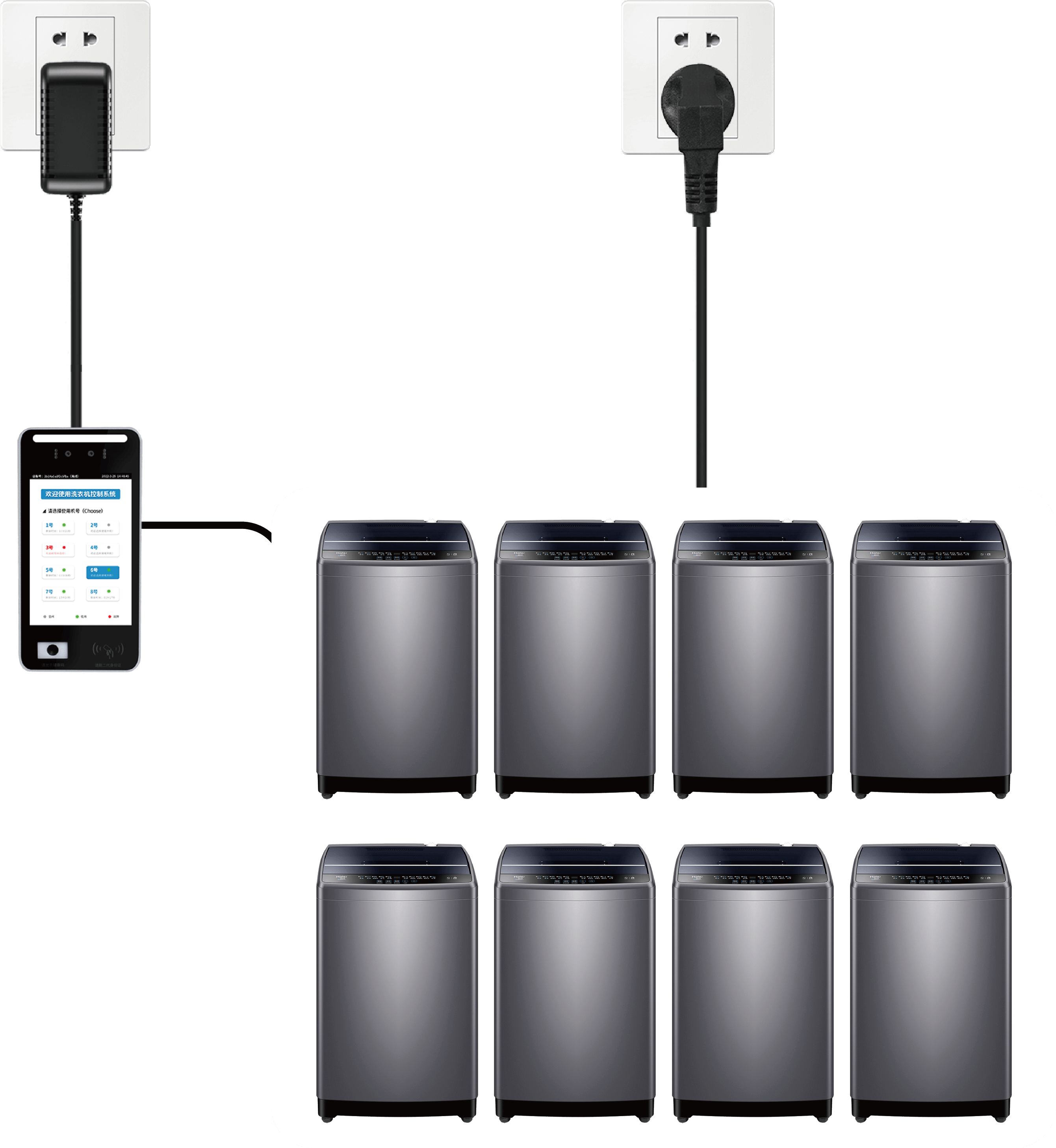

通過配對，通訊洗衣控制器允許一臺顯示按鍵模塊對多臺負載控制模塊進行控制，增加了通用性。當某一模塊損壞時，可以單獨維修、更換，大大降低了維護成本。比如在一些洗衣房等場所，一臺按鍵顯示模塊可以同時控制多臺洗衣機的負載控制模塊，提高了設備的使用效率和管理便利性。

按鍵顯示模塊部分失效時，可通過負載控制模塊的應急按鍵執行預設安全操作。

在按鍵顯示模塊部分失效的情況下，通訊洗衣控制器可以通過負載控制模塊的應急按鍵，執行預設的安全操作，如排空洗衣設備桶內殘留水，防止洗衣設備發生銹蝕或者殘水變質。這一功能提高了設備的安全性和可靠性，避免了因按鍵顯示模塊故障而導致的設備損壞和安全隱患。

與用戶直接接觸的按鍵顯示模塊使用電池供電，與洗衣設備供電完全分離，安全性提高。

通訊洗衣控制器中與用戶直接接觸的按鍵顯示模塊使用電池供電，與洗衣設備供電完全分離，安全性得到提高。這樣可以避免因洗衣設備供電故障而影響按鍵顯示模塊的使用，同時也減少了因電氣故障而導致的安全風險。
